परिचय

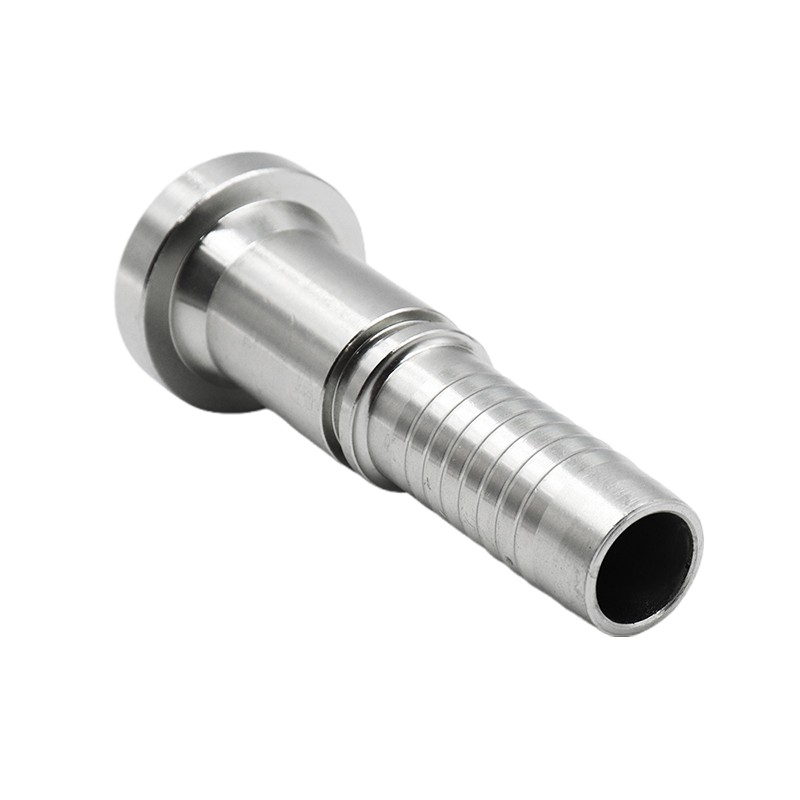

हाइड्राउलिक नली फ्लैंज एसएई एक उच्च - प्रदर्शन हाइड्रोलिक फिटिंग है जेका सुरक्षित अऊर लीक प्रदान करै के लिए डिज़ाइन कीन गा है {{1} } प्रूफ कनेक्शन उच्च - प्रूफ कनेक्शन होत है {{2} दबाव हाइड्रोलिक प्रणाली। एसएई (सोसाइटी ऑफ ऑटोमोटिव इंजीनियर्स) मानक का पूरा करै के विविध, ई फ्लेंज औद्योगिक अनुप्रयोगन के मांग मा संगतता, स्थायित्व, अउर विश्वसनीयता सुनिश्चित करत है।

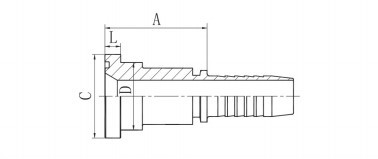

विनिर्देश
|
भाग सं. |
फ्लेंज साइज |
होस बोर |
आयाम |
||||
|
डी एन |
तनिकु |
A |
C |
D |
L |
||
|
87311-08-08 |
1/2" |
12 |
08 |
46 |
30.2 |
24 |
6.73 |
|
87311-12-08 |
3/4" |
12 |
08 |
47 |
38.1 |
31.7 |
6.73 |
|
87311-12-10 |
3/4" |
16 |
10 |
48 |
38.1 |
31.7 |
6.73 |
|
87311-12-12 |
3/4" |
20 |
12 |
48 |
38.1 |
31.7 |
6.73 |
|
87311-12-16 |
3/4" |
25 |
16 |
49 |
38.1 |
31.7 |
6.73 |
|
87311-16-12 |
1" |
20 |
12 |
51 |
44.4 |
38 |
8 |
|
87311-16-16 |
1" |
25 |
16 |
52 |
44.4 |
38 |
8 |
|
87311-16-20 |
1" |
32 |
20 |
53 |
44.4 |
38 |
8 |
|
87311-20-16 |
1.1/4" |
25 |
16 |
57 |
50.8 |
43 |
8 |
|
87311-20-20 |
1.1/4" |
32 |
20 |
58 |
50.8 |
43 |
8 |
|
87311-24-20 |
1.1/2" |
32 |
20 |
68 |
60.3 |
50 |
8 |
|
87311-24-24 |
1.1/2" |
40 |
24 |
68 |
60.3 |
50 |
8 |
|
87311-32-24 |
2" |
40 |
24 |
70 |
71.4 |
62 |
9.53 |
|
87311-32-32 |
2" |
50 |
32 |
70 |
71.4 |
62 |
9.53 |
|
87311-40-40 |
2.1/2" |
64 |
40 |
76 |
84.1 |
74 |
9.53 |
पैरामीटर/तकनीकी डाटा
|
मूल |
झेजिआंग, चीन म |
डिलीवरी डेट |
बातचीत; बातचीत होगी |
|
प्रमाणन |
जीबी/टी19001-2016 आईएसओ9001: 2015 म |
पक्ब; पकड़ब |
निर्यात मानक |
|
सामान |
कार्बन स्टील |
वारदी |
1 साल |
|
भुगतान अवधि |
टीटी |
MOQ |
2000 |
|
इसथिति |
नवा |
रंग |
सफेद जस्ता, रंग जस्ता |
कंपनी
ऊ
सुपीरियर स्थायित्व म
उच्च - बाटे स्टील या स्टेनलेस स्टील से विनिर्माण, lsh वातावरण म भी लंबा - तंाव का प्रदर्शन सुनिश्चित कर ।
हाई -प्रेसी के प्रतिरोध
अत्यधिक हाइड्रोलिक दबाव (6,000 पीएसआई तक, मॉडल के आधार पर), लीक और सिस्टम विफलता को रोकने के लिए इंजीनियर किया जात है।
एसएई अउर आईएसओ अनुपालन
SAE J518 और आईएसओ 6162 मानक से मिलें, वैश्विक हाइड्रोलिक सिस्टम के साथ संगतता के गारंटी देत हैं।
लीक - संधि
सटीकता {{0} मशीनिंग सीलिंग सतह एक तंग, विश्वसनीय फिट सुनिश्चित करत हैं, तरल पदार्थ के नुकसान अऊर डाउनटाइम का कम से कम करत हैं।
जंग - प्रतिरोधी विकल्प
जस्ता -प्लेट, फॉस्फेट - गोपनीय, या गीले या संक्षारक स्थिति म बढ़ी सुरक्षा के लिए स्टेनलेस स्टील वेरिएंट म उपलब्ध है।
आसान स्थापना अउर रखरखाव
त्वरित असेंबली और विघटन के लिए डिजाइन किए गए, श्रम का समय कम करत हैं अउर दक्षता मा सुधार करत हैं।
चौड़ा अनुप्रयोग रेंज
औद्योगिक, निर्माण, कृषि, समुद्री, अउर तेल अउर गैस आवेदन के लिए उपयुक्त है।
अनुकूलन योग्य समाधान
विशिष्ट परिचालन जरूरतन का पूरा करै खातिर कई आकार, सामग्री, अउर दबाव रेटिंग उपलब्ध है।
FAQ
प्रश्न: इस फ्लेंज के लिए दबाव रेटिंग कौन से हैं?
उ: दबाव रेटिंग मॉडल के अनुसार भिन्न होत है, लेकिन हमार मानक फ्लैंज आमतौर पर 6,000 पीएसआई तक संभालत हैं। आकार और सामग्री के आधार पर सटीक रेटिंग के लिए हमेशा उत्पाद विनिर्देशों के जांच करें।
प्रश्न: का सामग्री उपलब्ध है?
उ: हम पेशकश करत हैं:
कार्बन स्टील (मानक, जंग - प्रतिरोधी कोटिंग के साथ)
स्टेनलेस स्टील (गड़ा या संक्षारक वातावरण के लिए)
अनुरोध पर अन्य मिश्र धातु विकल्प
प्रश्न: क्या यह आईएसओ 6162 फ्लैंज के साथ संगत है?
उ: हाँ, हमार एसएई फ्लैंज आईएसओ 6162 कोड ए फ्लैंज के साथ एक दूसरे के बदलने के लिए डिज़ाइन किया गया है, जो वैश्विक संगतता सुनिश्चित करत है।
प्रश्न: म सही आकार का चयन कैसे करूँ?
क: फ्लैंजस व भ न आकार म उपल ध ह (जैसे, 1⁄2" से 2")। अपने नली आंतरिक व्यास (आईडी) और सिस्टम आवश्यकताओं तक फ्लैंज का आकार मिलान करें। हमार साइजिंग चार्ट से सलाह लें या सहायता के लिए हमार सहायता टीम से संपर्क करैं।
प्रश्न: का म इस फ्लेंज का उपयोग कसी भी हाइड्रोलिक नली के साथ कर सकत ह?
उ: यह एसएई / ISO- संगत नगण के साथ जोड़ा जाना चाहिए और ठीक से क्रिम्प या इकट्ठा या इकट्ठा करना चाहिए। हमेशा अपने नली विनिर्देश के साथ संगतता का सत्यापन करत...
प्रश्न: म एक लीक - प्रूफ कनेक्शन कैसे सुनिश्चित करत ह?
उ: सही ओ -िंग्स या गैसकेट का उपयोग करें (समाप्त या निर्दिष्ट) क...
असमान दबाव से बचने के लिए एक क्रॉस पैटर्न मा बोल्ट का समान रूप से फेंक देत है।
इंस्टॉलेशन से पहिले नुकसान का निरीक्षण करै।
प्रश्न: का कस्टम फ्लैंज उपलब्ध है?
उ: हाँ! हम आवेदन के जरूरत के आधार पर कस्टम साइज, सामग्री, अउर दबाव रेटिंग प्रदान करत हैं। हमार इंजीनियरिंग टीम का विशेष अनुरोध के लिए संपर्क करा।
प्रश्न: आमतौर पर इस फ्लेंज का उपयोग कौन सी उद्योग का उपयोग करत...
उ: निर्माण अउर खनन (खुलाशकारी, लोडर)
कृषि (ट्रैक्टर, कट्टर)
ऑयल एंड गैस (ड्रिलिंग रिग, पाइपलाइन)
मरीन एंड ऑफशोर
औद्योगिक मशीनरी (हाइड्रॉलिक प्रेस, इंजेक्शन मोल्डिंग)
